수소전기차는 어떻게 충전할까? 수소충전소 설비와 충전 과정

수소 인프라 쉽게 이해하기

수소충전소 안에서는
어떤 일이 일어날까요?

수소가 충전소에 도착한 순간부터 차량 탱크에 들어가기까지 필요한 설비와 충전 과정을 알아봅니다.

수소전기차를 처음 접하면 충전소 안에서 실제로 어떤 과정이 진행되는지 궁금해집니다.

겉으로 보이는 수소충전소는 일반 주유소와 크게 다르지 않습니다. 차량을 정차한 뒤 충전노즐을 연결하고 잠시 기다리면 충전이 완료됩니다.

하지만 운전자가 보는 디스펜서 뒤에서는 여러 장비가 순서대로 작동합니다. 외부에서 공급된 수소의 압력을 높이고, 고압 저장용기에 보관하며, 차량에 보내기 전에는 온도를 낮춥니다.

충전이 시작된 뒤에는 차량 탱크의 압력과 온도를 확인하면서 수소 공급속도를 조절합니다. 이번 글에서는 수소충전소의 주요 설비와 충전 절차, 그리고 안전을 위해 적용되는 기술을 쉽게 정리해 보겠습니다.

수소 공급부터 압축, 저장, 냉각과 차량 충전으로 이어지는 전체 과정

수소충전소는 수소를 차량용 연료로 준비하는 시설입니다

수소충전소는 외부에서 운송되거나 현장에서 생산된 수소를 차량에 공급하기 적합한 상태로 만드는 시설입니다.

충전소에 도착한 수소는 곧바로 차량 탱크에 들어가지 않습니다. 공급된 수소의 압력이 차량 충전에 충분하지 않을 수 있고, 빠른 충전을 위해서는 일정량의 고압 수소를 미리 준비해야 하기 때문입니다.

따라서 수소는 압축기를 통과해 높은 압력으로 바뀌고, 고압 저장용기에 보관됩니다. 차량이 도착하면 냉각장치와 디스펜서를 거쳐 차량 탱크에 공급됩니다.

수소 반입 → 압축 → 고압 저장 → 사전 냉각 → 유량 제어 → 차량 충전

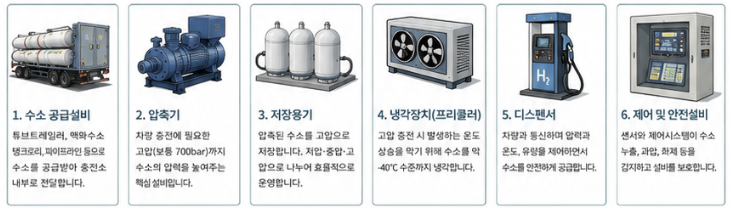

이 과정에 필요한 주요 설비는 수소 공급설비, 압축기, 고압 저장용기, 프리쿨링 장치, 디스펜서와 중앙 제어시스템입니다.

수소는 어떤 방식으로 충전소에 공급될까요?

수소를 충전소까지 공급하는 방법은 충전소의 위치와 하루 사용량, 인근 생산시설의 유무에 따라 달라집니다.

튜브트레일러 공급

여러 개의 고압용기에 기체수소를 저장한 뒤 트럭으로 충전소까지 운반합니다.

액화수소 탱크로리

수소를 약 영하 253℃의 액체 상태로 만든 뒤 극저온 탱크로리로 운송합니다.

수소 파이프라인

수소 배관망이 설치된 지역에서는 생산시설에서 충전소까지 직접 공급할 수 있습니다.

현장 생산 방식

충전소 내부 또는 인근에서 수전해나 개질설비를 이용해 수소를 직접 생산합니다.

국내에서는 튜브트레일러를 이용한 공급방식이 많이 사용됩니다. 수소 생산시설에서 충전소까지 고압 기체수소를 운송한 뒤 충전소 설비와 연결합니다.

최근에는 버스와 트럭처럼 한 번에 많은 수소를 사용하는 차량이 늘면서 액화수소를 활용한 대용량 충전소도 중요해지고 있습니다.

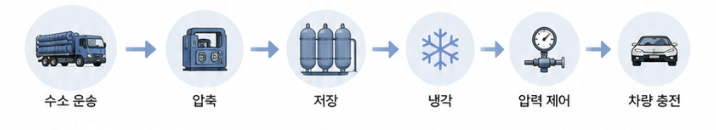

튜브트레일러에서 충전소 설비로 고압 기체수소를 공급하는 과정

압축기는 차량 충전에 필요한 높은 압력을 만듭니다

차량 탱크로 수소가 이동하려면 충전소에 저장된 수소의 압력이 차량 탱크보다 높아야 합니다.

튜브트레일러에서 공급되는 수소는 차량에 빠르게 충전하기에 압력이 충분하지 않을 수 있습니다. 이때 수소 압축기가 공급된 수소를 더 높은 압력으로 올립니다.

승용 수소전기차는 일반적으로 700bar급 저장시스템을 사용합니다. 따라서 충전소는 차량 탱크의 현재 압력보다 높은 수소를 미리 준비해야 합니다.

압축기 상태가 영향을 주는 부분

차량 한 대의 충전시간

시간당 처리할 수 있는 차량 수

충전소의 전력 사용량

장비 유지보수 비용

충전소 전체 가동률

압축기는 반복적으로 고압을 만드는 기계장치이므로 정기적인 점검과 유지보수가 중요합니다. 압축기에 문제가 생기면 충전속도가 느려지거나 충전소 운영이 중단될 수 있습니다.

고압 저장용기는 충전용 수소를 미리 보관합니다

차량이 도착한 뒤 압축기를 작동해 수소를 준비한다면 충전 대기시간이 길어질 수밖에 없습니다.

수소충전소는 차량이 오기 전에 압축된 수소를 고압 저장용기에 보관합니다. 차량이 도착하면 저장된 수소를 이용해 곧바로 충전을 시작합니다.

저장설비는 하나의 압력으로만 운영하기보다 저압, 중압, 고압 그룹으로 나누어 사용하는 경우가 많습니다. 이를 캐스케이드 저장방식이라고 합니다.

충전 초반 — 차량 탱크압력이 낮아 비교적 낮은 압력의 저장용기를 사용합니다.

충전 중반 — 차량 탱크압력이 높아지면 더 높은 압력의 저장용기로 전환합니다.

충전 후반 — 목표 충전압력에 도달하기 위해 고압 저장용기를 사용합니다.

압력이 서로 다른 저장용기를 순서대로 이용하면 저장된 수소를 효율적으로 사용할 수 있고 압축기의 순간적인 부담도 줄일 수 있습니다.

저압·중압·고압 저장용기를 단계적으로 이용하는 캐스케이드 방식

빠른 수소 충전에는 프리쿨링이 필요합니다

고압 수소가 차량 탱크 안으로 빠르게 들어가면 압축효과로 탱크 내부 온도가 상승합니다.

짧은 시간에 많은 양의 수소를 넣을수록 온도상승이 커질 수 있습니다. 탱크온도가 허용범위를 넘지 않도록 충전소에서는 수소를 차량에 보내기 전에 미리 냉각합니다.

700bar급 승용 수소전기차 충전에서는 수소를 약 영하 40℃ 수준으로 냉각해 공급하는 방식이 사용됩니다.

냉각성능이 부족하면 차량 탱크의 온도가 빠르게 올라가 충전속도를 낮춰야 합니다. 프리쿨링 장치는 안전뿐 아니라 실제 충전시간에도 영향을 주는 중요한 설비입니다.

디스펜서는 차량에 공급되는 수소를 조절합니다

디스펜서는 운전자가 직접 사용하는 수소 충전기입니다. 외형은 일반 주유기와 비슷하지만 내부에는 고압 수소를 제어하기 위한 장치가 들어 있습니다.

고압 충전호스와 전용 수소노즐

수소 압력을 확인하는 압력센서

수소와 탱크 상태를 확인하는 온도센서

공급량을 측정하는 유량계

이상 발생 시 작동하는 자동 차단밸브

차량과 정보를 주고받는 통신 및 제어장치

디스펜서는 차량 탱크의 현재 압력과 온도를 확인하면서 수소 공급속도를 조절합니다.

충전 초반에는 차량 탱크압력이 낮아 비교적 빠르게 공급할 수 있지만, 압력이 높아지는 후반에는 공급속도를 낮추어 안전하게 목표 충전량에 도달합니다.

압력과 온도, 수소 유량을 제어하며 차량에 연료를 공급하는 디스펜서

수소전기차 충전은 어떤 순서로 진행될까요?

차량을 정차하고 시동을 끕니다

차량의 충전구가 디스펜서 쪽을 향하도록 정차한 뒤 시동을 끄고 주차브레이크를 작동합니다.

수소 충전노즐을 연결합니다

전용 수소노즐을 차량 충전구에 연결합니다. 노즐은 고압에서도 수소가 새지 않도록 밀폐구조와 잠금장치를 갖추고 있습니다.

노즐이 정확하게 체결되지 않으면 충전이 시작되지 않도록 인터록 기능이 작동합니다.

차량 탱크 상태를 확인합니다

본격적으로 충전하기 전에 차량 탱크의 압력과 온도, 충전 가능 여부를 확인합니다.

차량과 충전기가 통신하는 방식에서는 탱크정보를 실시간으로 주고받고, 통신을 사용하지 않는 방식에서는 압력과 유량 변화를 이용해 상태를 판단합니다.

소량의 수소로 연결상태를 점검합니다

본 충전을 시작하기 전에는 낮은 유량으로 수소를 공급하면서 노즐과 충전구의 연결상태를 확인합니다. 압력이 정상적으로 형성되지 않으면 충전이 중단됩니다.

압력과 온도를 조절하며 충전합니다

이상이 없으면 고압 수소가 차량 탱크로 공급됩니다.

탱크압력이 낮은 초기에는 비교적 빠르게 수소를 공급하고, 압력이 높아지는 후반에는 유량을 줄이면서 목표 충전량에 도달합니다.

압력을 해제한 뒤 노즐을 분리합니다

설정된 충전량 또는 충전압력에 도달하면 수소 공급이 자동으로 멈춥니다. 호스와 노즐 내부의 압력이 안전하게 낮아진 뒤 잠금이 풀리면 노즐을 분리합니다.

정차 → 시동 정지 → 노즐 연결 → 탱크 확인 → 누설 점검 → 고압 충전 → 자동 종료 → 노즐 분리

차량 정차부터 충전 종료와 노즐 분리까지 이어지는 충전 절차

수소전기차 충전시간이 짧은 이유

수소전기차의 장점 중 하나는 비교적 짧은 충전시간입니다.

전기차는 공급된 전기에너지를 배터리 내부에 저장하는 시간이 필요합니다. 반면 수소전기차는 충전소에 미리 준비된 고압 수소를 차량 탱크로 이동시키는 방식입니다.

충전소가 충분한 저장압력과 냉각성능을 확보하고 있다면 승용 수소전기차는 수 분 안에 충전할 수 있습니다.

차량 종류	대략적인 충전시간	특징
수소 승용차	약 3~5분	주로 700bar급 충전방식 사용
수소버스	약 10~20분 이상	승용차보다 저장량이 큼
수소트럭	차량과 방식에 따라 다름	대용량 고속충전 설비 필요

실제 충전시간은 차량에 남은 수소량과 외기온도, 충전소 저장압력, 압축기와 냉각장치 상태에 따라 달라질 수 있습니다.

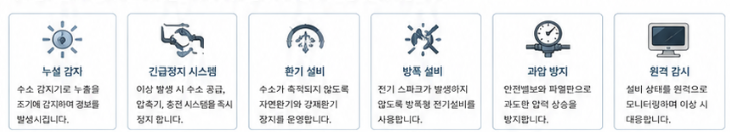

수소충전소에는 어떤 안전장치가 있을까요?

수소충전소는 고압의 가연성 기체를 취급하기 때문에 하나의 안전장치에만 의존하지 않습니다.

수소가 새지 않도록 설계하는 단계부터 누출을 감지하고, 공급을 차단하고, 수소가 쌓이지 않도록 환기하는 단계까지 여러 보호장치가 함께 작동합니다.

수소 누설 감지기

압축기 주변과 저장설비, 디스펜서 내부에는 수소감지기가 설치됩니다. 수소농도가 설정된 기준을 넘으면 경보가 울리고 수소공급과 설비운전이 자동으로 정지됩니다.

환기 및 배기설비

수소는 공기보다 가벼워 누출되면 위쪽으로 이동합니다. 충전소 상부에는 수소가 머물지 않도록 자연환기구와 강제환기장치를 설치합니다.

방폭 전기설비

수소가 누출될 가능성이 있는 구역에서는 전기 스파크가 점화원이 되지 않도록 방폭형 조명과 모터, 스위치와 배선장치를 사용합니다.

과압 방지장치

저장용기와 고압배관에는 안전밸브와 파열판이 설치됩니다. 허용압력 이상으로 압력이 올라가면 수소를 안전한 방향으로 배출하거나 공급을 차단합니다.

긴급정지 시스템

수소 공급밸브 폐쇄

압축기와 충전설비 정지

저장용기 출구밸브 차단

경보 및 비상표시 작동

강제환기설비 작동

충전노즐과 브레이크어웨이

충전노즐은 내부압력이 안전하게 해제되기 전까지 쉽게 분리되지 않도록 설계됩니다.

차량이 노즐을 연결한 채 움직이면 호스가 지정된 부분에서 안전하게 분리되고 양쪽의 수소흐름을 자동으로 막는 브레이크어웨이 장치가 작동합니다.

누설 예방 → 누설 감지 → 환기 → 점화원 차단 → 밸브 차단 → 긴급정지 → 원격 감시

상용차 충전소에는 더 큰 설비가 필요합니다

수소버스와 수소트럭은 승용차보다 훨씬 많은 양의 수소를 저장합니다.

따라서 상용차가 많이 이용하는 충전소에는 더 큰 저장용량과 높은 압축능력, 강한 냉각성능이 필요합니다.

액화수소를 사용하는 대용량 충전소

버스와 트럭 전용 충전차로

승용차와 상용차를 함께 운영하는 복합 충전소

이동형 또는 모듈형 충전설비

원격제어와 무인운영이 가능한 스마트 충전소

앞으로는 충전소의 숫자를 늘리는 것뿐 아니라 고장 없이 운영되는 시간과 대기차량을 얼마나 빠르게 처리할 수 있는지도 중요해질 것입니다.

수소충전소 핵심 내용 정리

① 수소는 충전소에 도착한 뒤 압축과 저장과정을 거칩니다.

② 압축기는 차량 충전에 필요한 높은 압력을 만듭니다.

③ 고압 저장용기는 차량이 도착하기 전에 충전용 수소를 준비합니다.

④ 프리쿨링 장치는 빠른 충전 중 발생하는 탱크 온도상승을 줄입니다.

⑤ 디스펜서는 차량 상태에 맞춰 수소의 압력과 공급량을 조절합니다.

⑥ 이상이 감지되면 수소밸브와 압축기, 충전설비가 자동으로 정지합니다.

⑦ 상용차 확대에 따라 대용량 수소충전소의 중요성이 커지고 있습니다.

자주 궁금한 내용

모든 수소충전소가 수소를 직접 생산하나요?

그렇지 않습니다. 대부분의 충전소는 튜브트레일러나 액화수소 탱크로리를 통해 외부에서 수소를 공급받습니다. 일부 충전소만 수전해 또는 개질방식으로 현장에서 수소를 생산합니다.

수소를 냉각하지 않고 충전할 수 없나요?

천천히 충전한다면 온도상승을 줄일 수 있지만, 승용차를 수 분 안에 빠르게 충전하려면 프리쿨링이 필요합니다. 냉각은 빠른 충전과 차량 탱크의 온도관리를 동시에 가능하게 합니다.

충전 중 노즐을 분리할 수 있나요?

충전 중에는 노즐 내부에 높은 압력이 남아 있어 잠금장치가 유지됩니다. 충전이 끝나고 압력이 안전하게 해제된 뒤에만 노즐을 분리할 수 있습니다.

마무리

수소충전소는 단순한 연료공급기가 아니라 압축설비와 저장설비, 냉각장치와 정밀 제어시스템이 결합된 에너지 시설입니다.

운전자는 수소노즐을 연결하고 몇 분 기다리는 것만으로 충전을 마치지만, 그동안 충전소에서는 수소의 압력과 온도, 공급량과 누설 여부를 계속 확인합니다.

특히 누설감지와 환기, 방폭, 과압보호와 긴급정지 기능은 수소충전소의 안전을 지키는 핵심장치입니다.

앞으로 수소버스와 수소트럭이 늘어나면 더 많은 수소를 짧은 시간에 공급하면서 안정적으로 운영할 수 있는 대용량 충전기술의 중요성이 더욱 커질 것입니다.
