수소는 도로에서 어떻게 운반될까? 튜브트레일러와 액화수소 탱크로리 비교

수소에너지 운송 이야기

수소는 도로에서 어떻게 운반될까?
튜브트레일러와 액화수소 탱크로리

고압 기체수소와 극저온 액체수소가 생산시설에서 충전소까지 이동하는 과정을 살펴봅니다.

수소산업을 생각하면 수소를 만드는 생산기술이나 차량에 충전하는 장면을 먼저 떠올리기 쉽습니다.

하지만 생산시설에서 만들어진 수소가 충전소나 공장까지 저절로 이동하는 것은 아닙니다. 배관이 연결되지 않은 지역에서는 수소를 차량에 싣고 도로로 운반해야 합니다.

현재 육상에서 수소를 옮길 때 대표적으로 사용되는 장비는 고압 기체수소 튜브트레일러와 액화수소 탱크로리입니다.

두 장비는 겉으로는 모두 대형 화물차처럼 보이지만 저장되는 수소의 상태와 운송조건은 전혀 다릅니다.

이번 글에서는 수소가 생산지에서 사용처까지 이동하는 실제 과정을 사진과 함께 쉽게 정리해 보겠습니다.

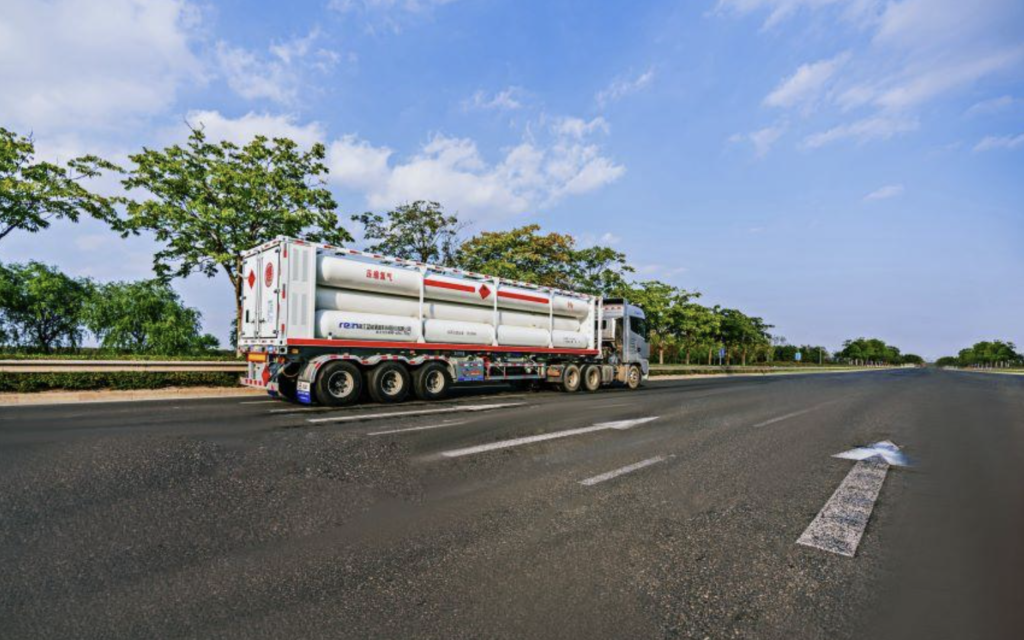

고압 수소용기를 싣고 도로를 이동하는 튜브트레일러입니다.

수소 운송에서 먼저 확인해야 할 기준

수소 운송방식은 단순히 한 번에 많이 실을 수 있는지만 보고 결정하지 않습니다.

수소가 기체인지 액체인지, 이동거리가 얼마나 되는지, 사용처에서 하루에 얼마나 많은 수소를 소비하는지에 따라 적합한 방식이 달라집니다.

🛡️

안전관리

📦

적재량

🛣️

운송거리

⏱️

공급주기

💰

전체비용

기체수소와 액화수소의 가장 큰 차이

기체수소는 상온에서 높은 압력으로 압축해 운송하고, 액화수소는 약 -253℃까지 냉각해 액체 상태로 운송합니다. 압력을 높이는 방식과 온도를 낮추는 방식의 차이라고 이해하면 쉽습니다.

고압 기체수소를 옮기는 튜브트레일러

튜브트레일러는 어떤 장비일까?

튜브트레일러는 여러 개의 원통형 압력용기에 기체수소를 담아 운송하는 장비입니다.

생산시설에서 수소를 고압으로 충전한 뒤 수소충전소와 산업시설까지 차량으로 이동합니다.

수소 전용배관이 설치되지 않은 지역에서도 공급할 수 있어 현재 가장 일반적으로 활용되는 육상 운송수단입니다.

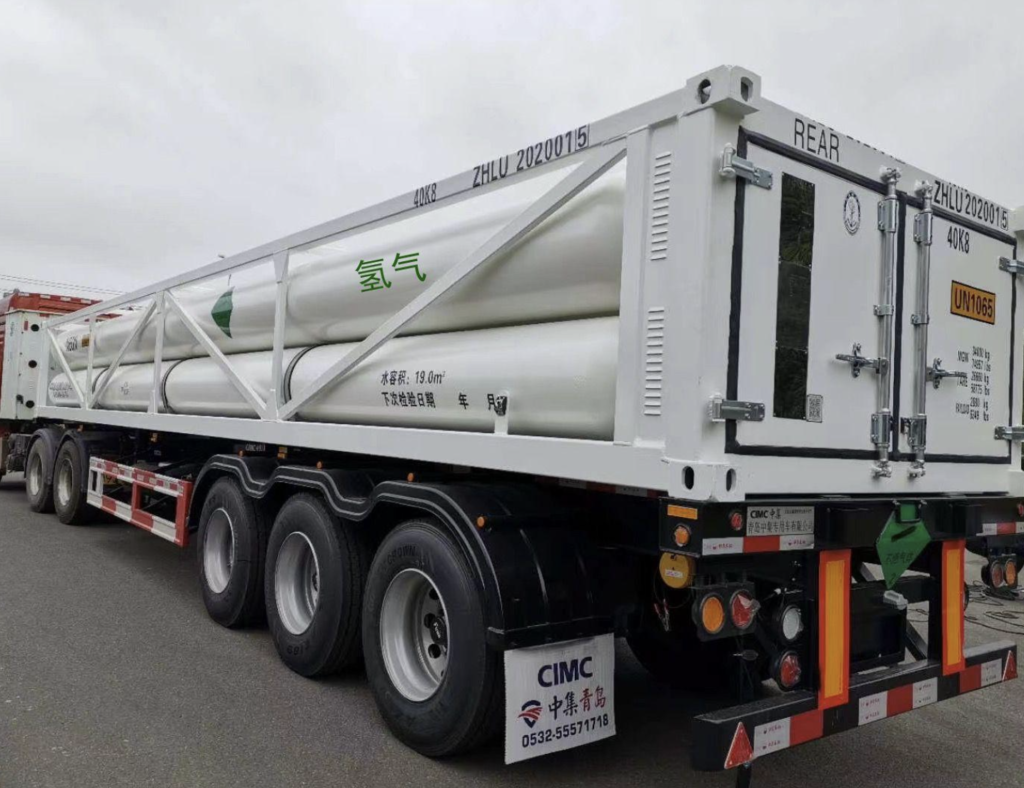

프레임 내부에 여러 개의 고압 수소용기가 나란히 설치되어 있습니다.

튜브트레일러를 구성하는 장치

기본 구성

압력용기: 압축된 기체수소를 저장하는 핵심 부품입니다.

고정 프레임: 여러 개의 용기를 차량에 고정하고 주행하중을 지지합니다.

매니폴드: 각각의 수소용기를 하나의 공급계통으로 연결합니다.

밸브와 배관: 수소를 충전하거나 외부설비로 보내는 역할을 합니다.

압력계: 용기와 배관 내부의 압력을 확인합니다.

안전장치: 비정상 압력상승이나 누출상황에 대응합니다.

압력이 높아지면 운송량도 증가할까?

같은 크기의 용기라면 압력을 높일수록 더 많은 기체수소를 저장할 수 있습니다.

다만 압력이 높아지면 용기와 배관, 밸브의 성능을 강화해야 하며 차량중량과 제작비용도 함께 고려해야 합니다.

최근에는 금속용기보다 가벼운 복합재 압력용기를 적용해 차량당 수소 적재량을 높이려는 기술이 개발되고 있습니다.

튜브트레일러 수소는 충전소에 어떻게 공급될까?

1

지정 장소에 차량 고정

튜브트레일러를 수소충전소의 안전구역에 정차시키고 차량이 움직이지 않도록 고정합니다.

2

공급호스 연결

트레일러의 배출구와 충전소의 수소 공급계통을 고압호스로 연결합니다.

3

압력차로 수소 이동

트레일러의 높은 압력과 충전소 저장용기의 낮은 압력 차이를 이용해 수소를 이동시킵니다.

4

압축기에서 승압

필요한 경우 압축기로 수소압력을 높여 충전소의 고압 저장뱅크에 보관합니다.

5

차량에 수소 충전

저장뱅크의 수소는 냉각설비와 디스펜서를 거쳐 수소전기차에 공급됩니다.

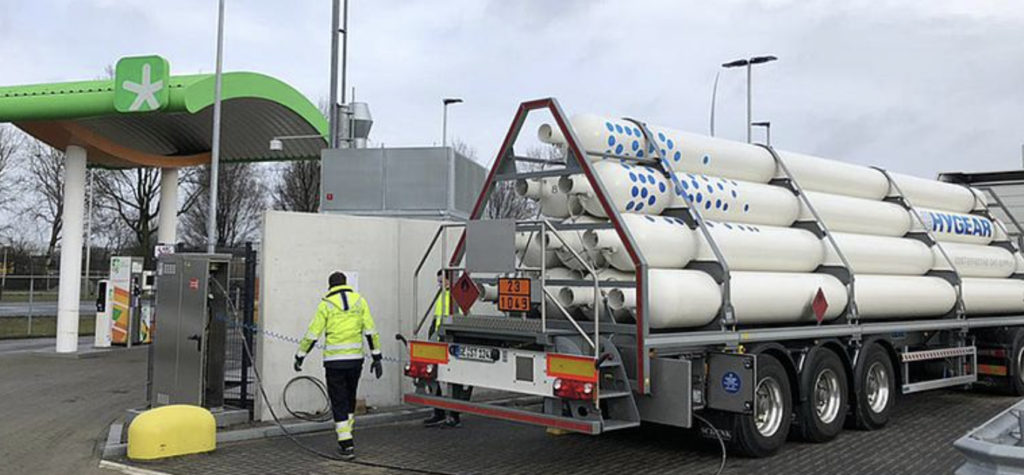

튜브트레일러가 충전소 설비와 연결되어 수소를 공급하는 모습입니다.

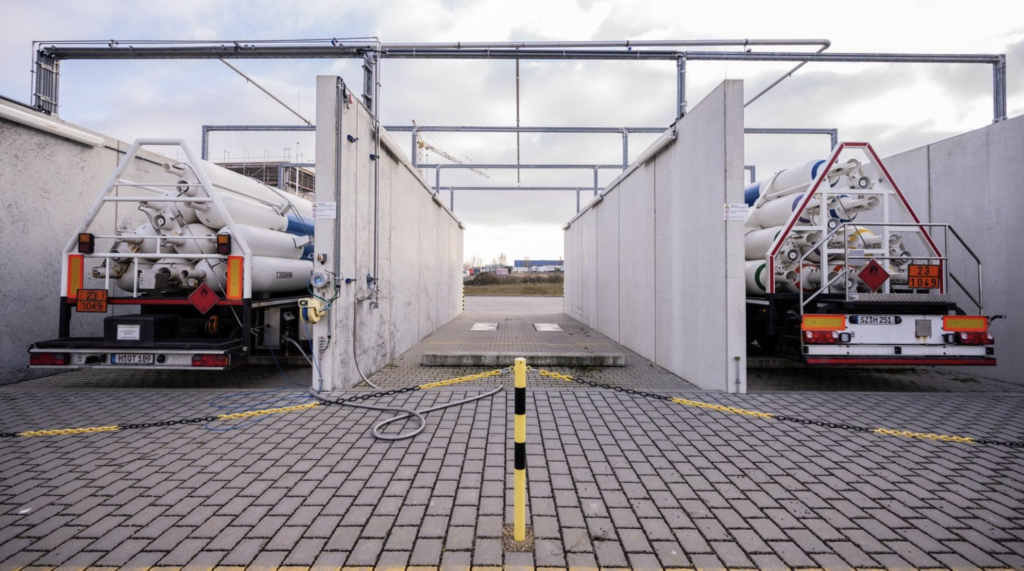

튜브트레일러 공급구역은 방호벽과 출입통제설비로 구분됩니다.

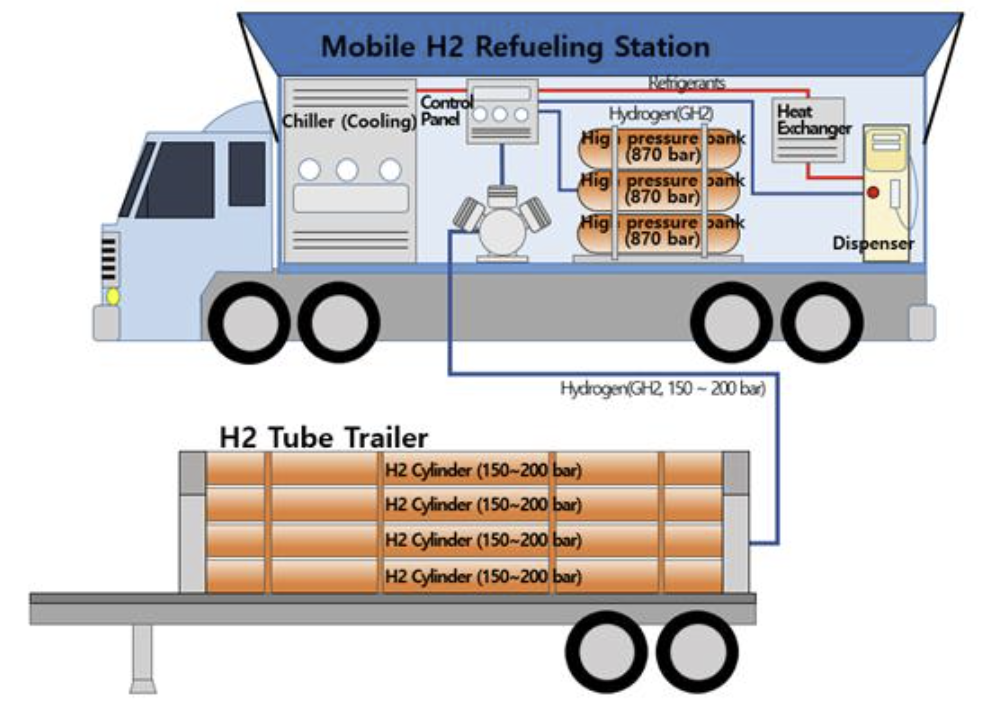

튜브트레일러의 수소가 압축기와 저장뱅크를 거쳐 차량으로 공급되는 개념도입니다.

튜브트레일러가 유리한 점

배관 없이 공급할 수 있습니다.
도로가 연결된 곳이면 비교적 유연하게 수소를 운반할 수 있습니다.

소규모 수요처에 적합합니다.
여러 지역에 분산된 충전소와 공장에 공급하기 좋습니다.

공급계획 변경이 쉽습니다.
수요가 많은 지역으로 차량을 이동해 공급할 수 있습니다.

비상공급에 활용할 수 있습니다.
설비고장이나 공급중단 때 다른 지역에서 수소를 운반할 수 있습니다.

튜브트레일러의 아쉬운 점

적재량이 제한됩니다.
기체수소는 부피가 커 차량 한 대가 운반하는 양이 많지 않습니다.

운행횟수가 늘어날 수 있습니다.
수소수요가 많으면 여러 대의 차량이 반복해서 운행해야 합니다.

용기 안에 잔압이 남습니다.
공급설비와 압력이 비슷해지면 수소 일부를 배출하기 어려울 수 있습니다.

고압설비 점검이 중요합니다.
용기와 밸브, 호스와 연결부의 기밀상태를 관리해야 합니다.

주로 사용하는 곳: 일반 수소충전소, 연구시설, 반도체·화학공장, 소규모 산업용 수요처와 비상 수소공급

액체로 부피를 줄여 운송하는 액화수소 탱크로리

액화수소 탱크로리는 무엇이 다를까?

액화수소 탱크로리는 수소를 약 -253℃까지 냉각해 액체로 만든 뒤 이중벽 극저온 탱크에 저장해 운송합니다.

액체수소는 상온 기체수소보다 부피가 크게 작아져 한 번에 더 많은 양을 옮길 수 있습니다.

이 때문에 수소 사용량이 큰 대형 충전소와 발전시설, 산업용 수요처를 공급하는 데 적합합니다.

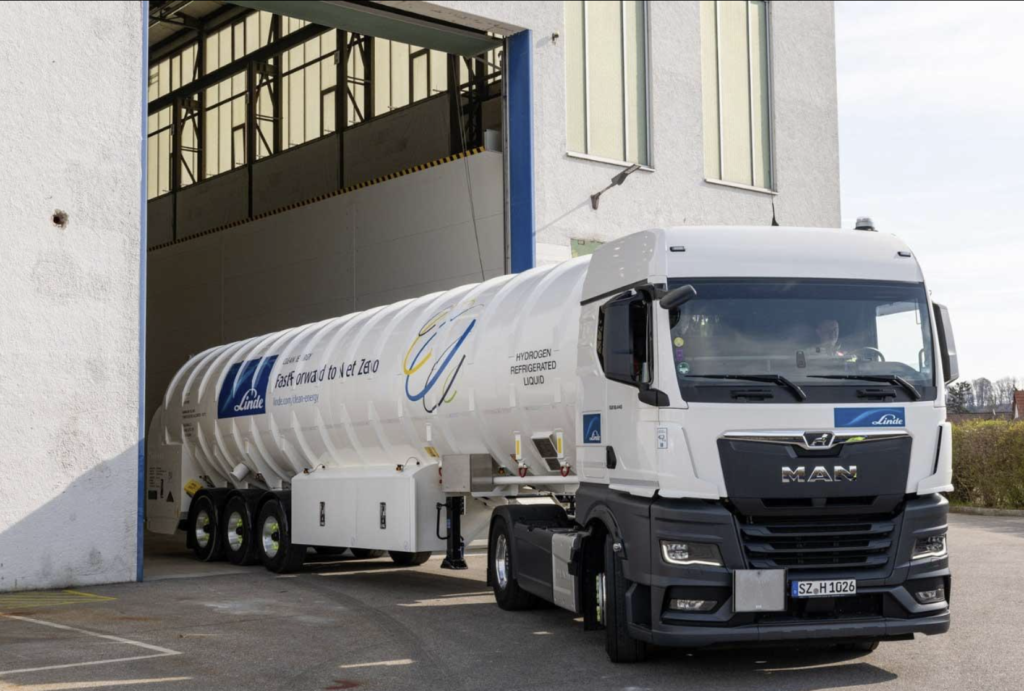

극저온 액체수소를 운반하는 대형 세미트레일러형 탱크로리입니다.

수소를 액체로 만들면 어떤 장점이 있을까?

수소를 대기압에서 약 -253℃까지 냉각하면 액체 상태가 됩니다.

액체수소는 상온 기체수소와 비교할 때 부피가 약 1/800 수준까지 줄어들 수 있습니다.

같은 크기의 차량에 더 많은 수소를 실을 수 있으므로 운행횟수를 줄이고 장거리 운송효율을 높일 수 있습니다.

액화수소 운송에서 가장 중요한 조건

수소를 액체 상태로 유지하려면 탱크와 배관으로 들어오는 열을 최소화해야 합니다. 따라서 진공단열과 다층단열재, 극저온 밸브와 배관기술이 중요합니다.

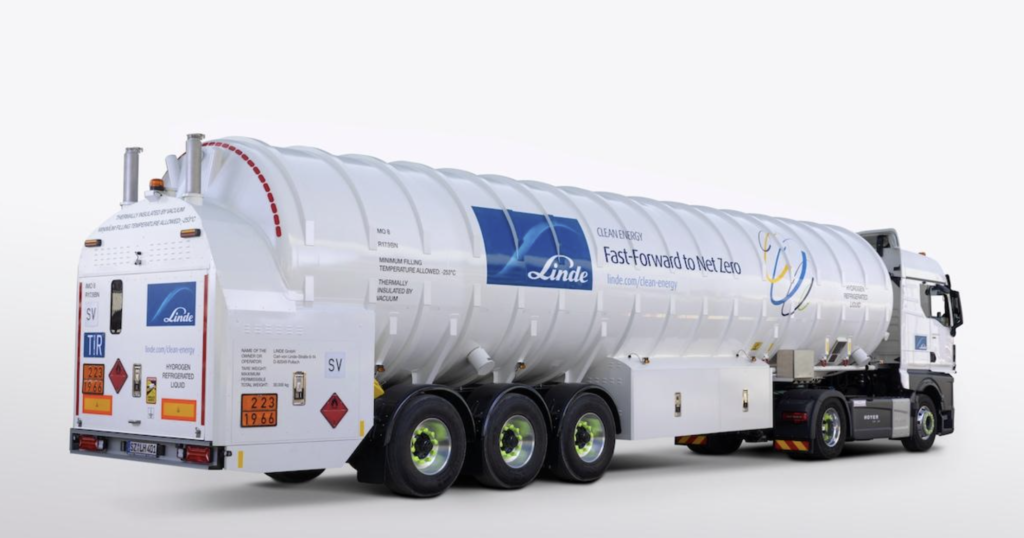

탱크로리 후면에는 액체수소 이송배관과 밸브, 안전장치가 배치됩니다.

액화수소 탱크 내부는 어떻게 구성될까?

극저온 탱크의 기본 구조

내부 탱크: 약 -253℃의 액체수소를 직접 저장합니다.

외부 용기: 내부 탱크와 단열공간을 보호합니다.

진공 공간: 내부와 외부 용기 사이의 공기를 제거해 열전달을 줄입니다.

다층단열재: 외부에서 들어오는 복사열을 차단합니다.

극저온 배관: 액체수소의 충전과 하역에 사용됩니다.

계측장치: 온도와 압력, 액체수소 잔량을 확인합니다.

안전밸브: 탱크 내부압력이 높아질 때 안전하게 대응합니다.

BOG는 왜 생길까?

아무리 단열성능이 좋은 탱크라도 외부 열을 완전히 차단할 수는 없습니다.

조금씩 들어온 열 때문에 액체수소가 기체로 변하며, 이때 발생한 가스를 BOG라고 부릅니다.

BOG가 계속 쌓이면 탱크 내부압력이 올라가기 때문에 회수하거나 압축해 사용하고, 필요한 경우 안전하게 배출하는 설비가 필요합니다.

액화수소를 저장시설로 옮기는 순서

1

하역구역 진입

차량을 지정된 장소에 정차시키고 바퀴고정과 접지, 주변 출입통제를 실시합니다.

2

극저온 호스 연결

액체수소 이송라인과 기체회수라인을 저장설비에 연결합니다.

3

배관 예냉

상온 상태의 배관에 액체수소가 갑자기 흐르지 않도록 배관을 천천히 냉각합니다.

4

액체수소 이송

펌프나 압력차를 이용해 탱크로리의 수소를 현장 저장탱크로 이동시킵니다.

5

배관 처리와 점검

이송을 완료한 뒤 배관 내부를 안전하게 처리하고 연결부의 누설 여부를 확인합니다.

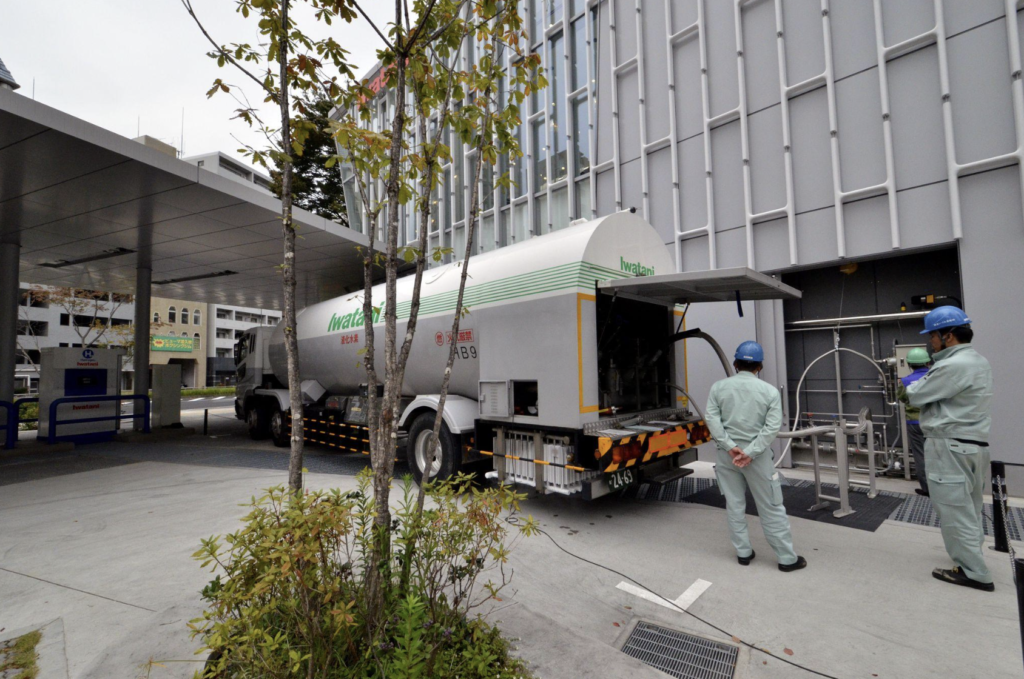

탱크로리의 액체수소를 현장 저장설비로 옮기는 하역작업입니다.

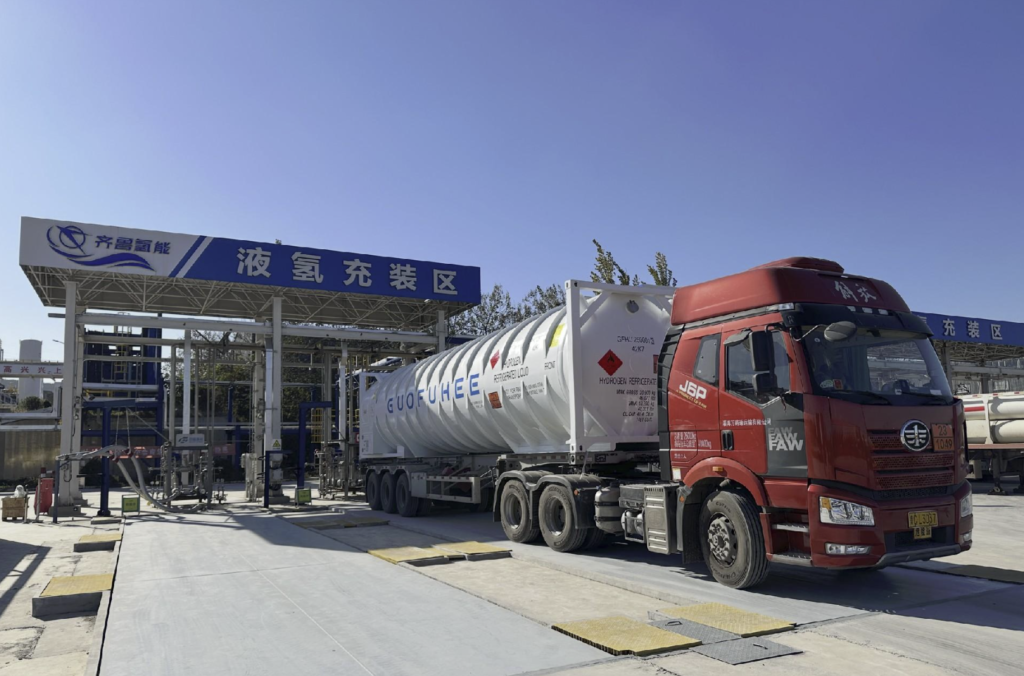

액화수소 생산시설에서 극저온 수소를 탱크로리에 충전하는 모습입니다.

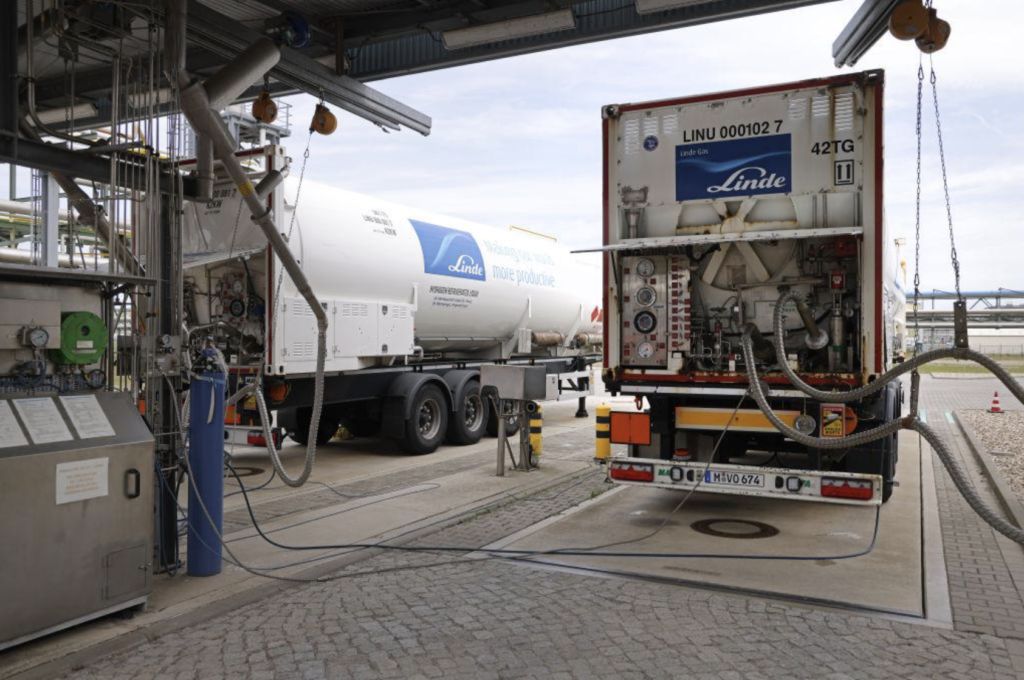

극저온 호스와 배관으로 운송차량과 저장설비를 연결한 모습입니다.

액화수소 운송의 강점

많은 양을 실을 수 있습니다.
기체보다 부피가 작아 한 차량에 많은 수소를 적재할 수 있습니다.

장거리 운송에 유리합니다.
차량 운행횟수를 줄여 대량수요처 공급효율을 높일 수 있습니다.

대형 충전소에 적합합니다.
버스와 트럭 등 상용차용 충전소에 많은 수소를 공급할 수 있습니다.

수소 허브와 연결하기 좋습니다.
대규모 생산시설과 여러 수요처를 연결하는 물류망에 적합합니다.

액화수소 운송의 부담

액화에 많은 전력이 필요합니다.
수소를 극저온까지 냉각하는 데 상당한 에너지가 사용됩니다.

전용설비가 필요합니다.
탱크와 펌프, 배관과 밸브가 극저온 환경을 견뎌야 합니다.

초기 설비비가 높습니다.
액화시설과 저장탱크, 운송차량을 구축하는 비용이 큽니다.

기화손실을 관리해야 합니다.
운송과 보관 중 발생하는 BOG를 처리해야 합니다.

주로 사용하는 곳: 상용차 수소충전소, 수소 허브, 발전시설, 대규모 산업단지와 대용량 수요처

튜브트레일러와 액화수소 탱크로리 한눈에 비교

비교항목	튜브트레일러	액화수소 탱크로리
수소 형태	압축 기체수소	극저온 액체수소
저장방식	상온·고압	약 -253℃·극저온
차량 적재량	상대적으로 적음	상대적으로 많음
짧은 거리	유리	수요량에 따라 적용
먼 거리	운행비 증가 가능	대량운송 시 유리
설비투자	비교적 낮음	높음
주요 관리	고압·기밀·잔압	극저온·단열·BOG
적합한 수요처	일반 충전소·소규모 산업시설	대형 충전소·수소 허브

어떤 방식이 더 적합할까?

수요가 적고 지역이 분산된 경우

여러 지역에 비교적 적은 양을 공급한다면 이동과 공급계획 변경이 쉬운 튜브트레일러가 적합할 수 있습니다.

사용량이 크고 거리가 먼 경우

많은 양을 장거리로 운송해야 한다면 차량당 적재량이 큰 액화수소 탱크로리가 유리해질 수 있습니다.

현장에 극저온 설비가 없는 경우

액화수소 저장탱크와 하역설비가 없다면 고압 기체수소 방식이 현실적인 선택이 될 수 있습니다.

차량 적재량만 비교하면 안 됩니다

실제 경제성을 판단할 때는 수소 압축비나 액화비, 차량 운행거리와 횟수, 하역시간, 현장 저장설비, 잔압과 BOG 손실을 모두 포함해야 합니다.

앞으로 육상 수소운송은 어떻게 달라질까?

수소충전소와 수소상용차가 늘어나면 한 번에 더 많은 수소를 안전하게 운반하는 기술의 중요성도 커질 것입니다.

튜브트레일러 분야에서는 더 가벼운 복합재 용기와 고압화 기술이 발전하고 있습니다. 차량 무게를 줄이면 같은 총중량 안에서 더 많은 수소를 적재할 수 있기 때문입니다.

액화수소 분야에서는 진공단열 성능을 높이고 BOG 발생량을 줄이는 기술이 핵심입니다. 기화된 수소를 회수해 압축하거나 다시 사용하는 시스템도 확대될 수 있습니다.

또한 차량의 위치와 탱크 압력, 온도와 밸브상태를 실시간으로 확인하는 디지털 물류관리도 중요한 기술이 될 가능성이 큽니다.

핵심 내용 정리

육상 수소운송에서 기억할 내용

① 튜브트레일러는 고압 기체수소를 여러 개의 압력용기에 저장해 운반합니다.

② 배관이 없는 지역과 분산된 수요처에는 튜브트레일러가 유연하게 대응할 수 있습니다.

③ 기체수소는 부피가 커 차량 한 대가 운반할 수 있는 양이 제한됩니다.

④ 액화수소 탱크로리는 약 -253℃의 액체수소를 극저온 탱크에 저장합니다.

⑤ 액화수소는 많은 양을 운송할 수 있지만 액화비용과 극저온 설비가 필요합니다.

⑥ 액화수소 운송에서는 단열성능과 BOG 관리가 매우 중요합니다.

⑦ 운송방식은 거리와 수요량, 현장설비와 전체 물류비용을 함께 검토해 선택해야 합니다.

자주 묻는 질문

튜브트레일러의 수소는 왜 일부 남을까요?

트레일러와 충전소 설비의 압력이 비슷해지면 수소를 이동시키는 압력차가 작아져 용기 안에 잔류수소가 남을 수 있습니다.

액화수소 탱크로리는 초고압 차량인가요?

고압 기체수소처럼 초고압으로 운송하지는 않습니다. 대신 극저온을 유지하고 기화에 따른 내부압력 상승을 관리해야 합니다.

액화수소는 언제 경제성이 좋아지나요?

운송거리와 공급량이 커지고 차량의 반복운행 횟수를 줄일 수 있을 때 경제성이 높아질 가능성이 있습니다.

수소 배관이 생기면 트레일러가 필요 없나요?

대규모 고정수요처는 배관을 활용할 수 있지만 배관이 없는 지역과 비상공급, 소규모 수요처에는 차량운송이 계속 필요합니다.

튜브트레일러와 액화수소 탱크로리 중 어느 것이 안전한가요?

두 방식 모두 서로 다른 안전관리기술이 필요합니다. 튜브트레일러는 고압과 기밀관리가 중요하고, 액화수소 탱크로리는 극저온과 단열, BOG 관리가 중요합니다.

생산된 수소를 실제 에너지로 연결하는 운송기술

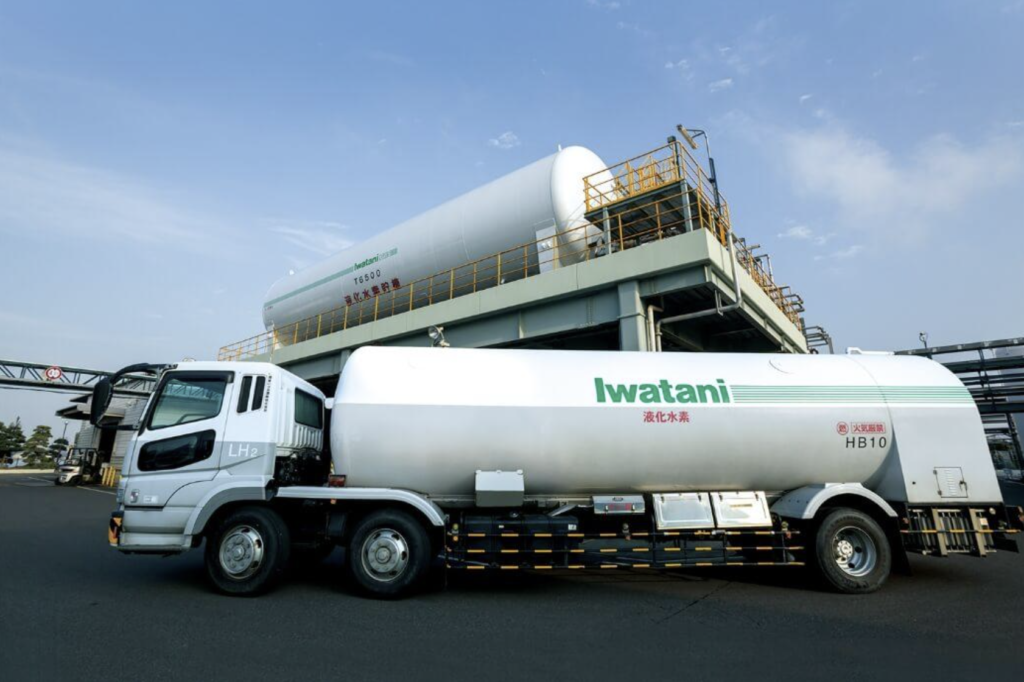

수소 생산과 저장, 운송과 사용처를 연결하는 육상 수소물류 현장입니다.

수소 운송기술은 생산된 수소를 실제로 사용할 수 있게 만드는 연결고리입니다.

튜브트레일러는 분산된 충전소와 산업시설에 유연하게 대응할 수 있고, 액화수소 탱크로리는 많은 양을 먼 거리까지 운반하는 데 강점이 있습니다.

앞으로 수소수요가 증가하면 두 방식은 경쟁하기보다 지역과 수요조건에 따라 함께 사용될 가능성이 높습니다.

다음 글에서는 차량운송보다 훨씬 많은 수소를 연속적으로 공급할 수 있는 수소 배관 운송기술을 살펴보겠습니다.
