수소는 파이프라인으로 어떻게 이동할까? 배관 설계와 수소취성 정리

수소에너지 기술 이야기

수소 파이프라인은 안전할까?
배관 설계부터 수소취성 대응까지

수소를 배관으로 연속 공급할 때 필요한 재료기술과 용접, 검사 및 안전관리 방법을 살펴봅니다.

수소를 생산하는 기술이 발전하더라도 실제 사용처까지 안정적으로 전달하지 못하면 수소산업은 성장하기 어렵습니다.

사용량이 적은 충전소나 연구시설에는 튜브트레일러를 이용할 수 있지만, 산업단지와 발전시설처럼 수소를 지속해서 사용하는 곳에서는 차량만으로 공급하기 어렵습니다.

이때 생산시설과 소비시설을 배관으로 직접 연결하면 많은 양의 수소를 끊김 없이 공급할 수 있습니다.

하지만 수소배관에는 금속 내부로 침투하는 수소와 미세누출, 반복압력에 따른 피로손상이라는 별도의 문제가 있습니다.

이번 글에서는 수소가 배관 안에서 이동하는 원리부터 재료선정, 용접품질, 수소취성과 검사기술까지 순서대로 알아보겠습니다.

수소환경에서 배관재료의 균열과 내구성을 확인하는 시험 및 건전성 평가입니다.

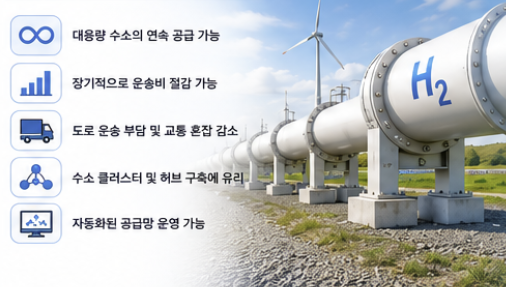

수소 파이프라인은 어떤 역할을 할까?

수소 파이프라인은 기체수소를 압력차로 이동시켜 생산기지와 저장시설, 산업체와 발전소를 연결하는 설비입니다.

한번 배관망을 구축하면 차량이 반복적으로 오가지 않아도 수소를 계속 공급할 수 있습니다.

연속적인 공급

산업시설이 요구하는 수소를 일정한 압력과 유량으로 지속해서 보낼 수 있습니다.

대용량 운송

차량 적재공간에 제한받지 않아 많은 양의 수소를 장기간 운송할 수 있습니다.

도로 운송 감소

수소 운송차량의 반복운행을 줄여 도로부담과 상·하역작업을 줄일 수 있습니다.

수소산업 연결망

생산시설과 저장설비, 공장과 충전소를 하나의 지역 공급망으로 묶을 수 있습니다.

배관은 대량수요가 있을 때 유리합니다

초기 건설비와 인허가 비용이 크기 때문에 수소수요가 적거나 사용처가 넓게 분산되어 있다면 차량운송이 더 경제적일 수 있습니다.

수소가 배관을 따라 이동하는 과정

배관 안의 수소는 생산설비에서 만들어진 압력과 소비처 쪽의 낮은 압력 차이를 이용해 이동합니다.

1

수소 정제

생산된 수소의 불순물을 제거하고 운송과 사용에 적합한 품질로 조정합니다.

2

압축설비에서 승압

배관 안으로 수소를 보내기 위해 압축기를 사용해 필요한 압력까지 높입니다.

3

파이프라인 이동

수소가 압력차를 따라 생산시설에서 최종 사용처 방향으로 흐릅니다.

4

중간압력 유지

운송거리가 길고 압력손실이 크면 중간 압축설비로 압력을 다시 보완합니다.

5

감압 후 사용

수소가 도착하면 압력조절장치를 거쳐 공장과 발전설비가 요구하는 압력으로 공급됩니다.

배관 안에 필요한 유량과 압력을 만드는 수소 압축설비입니다.

배관 재료는 단순히 강하기만 하면 될까?

수소배관은 내부압력을 견뎌야 하므로 일정한 강도가 필요합니다.

그러나 일반환경에서 강한 재료가 수소환경에서도 항상 안전한 것은 아닙니다. 일부 고강도 금속은 수소에 노출되면 균열에 더 민감해질 수 있습니다.

재료 종류	주요 장점	주의할 부분
탄소강	비용과 시공성이 우수	수소취성과 용접부 관리
저합금강	강도와 내압성 확보	고강도에 따른 균열 민감도
스테인리스강	연성과 부식저항성 우수	재료비와 등급별 성능차이
고분자 배관	부식과 금속취성 영향이 적음	수소투과와 사용압력
복합재 배관	가볍고 길게 제작 가능	장기 크리프와 연결부 성능

재료는 수소환경 시험결과로 판단해야 합니다

일반 인장강도뿐 아니라 수소에 노출된 상태에서의 파괴인성, 피로수명, 균열성장률과 용접부 성능을 함께 확인해야 합니다.

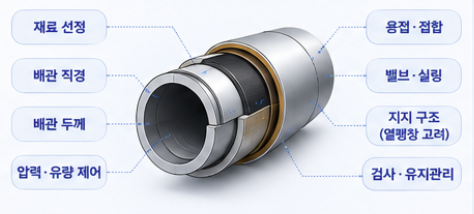

배관 직경과 두께를 결정하는 조건

배관 직경

배관의 안쪽 지름은 시간당 수소공급량과 운송거리, 운전압력과 허용 압력손실을 기준으로 결정합니다.

직경이 너무 작으면 수소 유속이 빨라지고 배관 마찰손실이 증가합니다. 압력을 유지하기 위해 압축기 전력도 더 많이 필요합니다.

반대로 직경이 지나치게 크면 재료비와 시공비가 높아집니다. 현재 수요와 향후 증가량을 함께 고려한 설계가 필요합니다.

배관 두께

배관 두께는 내부압력에 의해 발생하는 원주방향 응력을 안전하게 견디도록 계산합니다.

재료의 허용응력뿐 아니라 용접이음 효율, 제작공차, 외부충격과 토압, 지반침하, 진동과 반복압력을 함께 반영해야 합니다.

수소배관에서 용접부가 중요한 이유

수소 파이프라인은 여러 개의 배관을 연결해 긴 노선을 만듭니다.

용접부에는 모재와 다른 조직이 형성되고 열에 의한 잔류응력과 작은 결함이 남을 수 있습니다.

금속 안으로 들어간 수소가 이러한 결함 주변에 모이면 균열이 시작되거나 기존 균열이 빠르게 성장할 가능성이 있습니다.

용접품질 확인항목

배관재와 용접재료의 적합성

용접 입열량과 냉각조건

예열 및 후열처리 필요 여부

열영향부의 조직과 경도

기공과 미융합 여부

표면 및 내부 균열

용접부 잔류응력

비파괴검사 결과

여러 배관을 하나의 공급망으로 연결하는 파이프라인 용접작업입니다.

누출을 빠르게 찾아내는 방법

수소는 색과 냄새가 없기 때문에 사람의 감각만으로 누출 여부를 판단하기 어렵습니다.

분자 크기가 작아 밸브와 플랜지, 계측기 연결부처럼 작은 틈에서도 새어 나올 수 있습니다.

또한 공기보다 가벼워 누출되면 높은 위치로 이동하므로 실내에서는 천장 부근에 검지기와 환기설비를 배치해야 합니다.

수소배관 주요 안전설비

수소 농도 감지센서

화염감지기

압력과 유량 이상감지

자동 긴급차단밸브

비상방출 배관

강제환기 및 자연환기

방폭형 전기설비

중앙 감시제어 시스템

수소가 축적될 수 있는 높은 위치에 설치하는 가스감지설비입니다.

금속을 약하게 만드는 수소취성

수소취성은 금속 내부로 침투한 수소 때문에 재료의 연성과 인성이 감소하는 현상입니다.

금속은 정상적인 상태에서 하중을 받으면 일정 부분 늘어나거나 변형된 뒤 파손됩니다.

그러나 수소의 영향을 받은 금속은 변형능력이 감소해 작은 표면결함과 용접결함에서도 갑작스럽게 균열이 생길 수 있습니다.

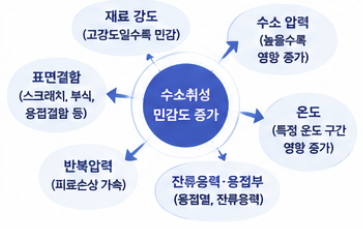

수소취성 위험이 커지는 조건

수소에 민감한 금속재료와 내부로 수소가 침투하는 환경, 높은 인장응력 또는 반복하중이 함께 존재하면 균열발생 위험이 증가합니다.

수소는 금속 안에서 어디에 모일까?

금속 표면에 닿은 수소 일부는 원자상태로 바뀌어 재료 내부로 확산합니다.

내부로 들어간 수소는 결정립계와 개재물 주변, 미세기공, 용접부와 열영향부, 기존 균열의 끝부분에 모일 수 있습니다.

특히 균열선단은 응력이 집중되는 장소이므로 수소가 축적되면 균열성장이 빨라질 수 있습니다.

금속 내부에 침투한 수소가 결함 주변에 모여 균열을 성장시키는 과정입니다.

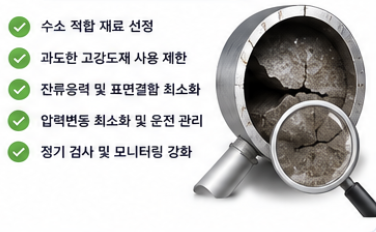

수소취성을 줄이기 위한 대응방법

수소 적합 재료 선정

수소환경에서 파괴인성과 피로수명, 균열성장률을 확인한 재료를 사용해야 합니다.

지나친 고강도화 제한

배관을 얇게 만들기 위해 무조건 강도를 높이면 오히려 수소취성 민감도가 증가할 수 있습니다.

응력집중 감소

급격한 형상변화와 날카로운 모서리를 줄이고 분기관과 밸브 연결부에는 보강구조를 적용합니다.

압력변화 속도 관리

급격한 가압과 감압을 줄이고 불필요한 압력 반복횟수를 낮춰 피로손상을 줄입니다.

정기검사 실시

배관 안팎의 미세균열을 조기에 발견해 누출과 갑작스러운 파손을 예방해야 합니다.

주요 배관검사 방법

초음파검사

방사선투과검사

자분탐상검사

침투탐상검사

음향방출검사

기밀 및 누출시험

인라인 배관검사

실시간 압력·유량 비교

기존 천연가스 배관을 활용할 수 있을까?

신규 수소배관을 건설하려면 많은 시간과 비용이 필요합니다.

이 때문에 기존 천연가스 배관에 수소를 일정 비율로 섞거나 순수 수소용으로 전환하는 방안이 검토되고 있습니다.

그러나 천연가스에 문제가 없었던 배관이 수소에도 그대로 안전하다고 볼 수는 없습니다.

전환 전에 확인할 항목

배관 재질과 강도등급

제조연도와 제조방식

용접방법과 검사이력

부식과 변형, 기존 균열

운전압력과 반복이력

밸브와 실링부품의 적합성

압축기와 계량기의 성능

최종 사용설비의 수소 대응성

복합재 수소배관이라는 대안

금속배관의 수소취성과 부식문제를 줄이기 위해 섬유강화 복합재 배관도 개발되고 있습니다.

복합재 배관은 금속보다 가볍고 긴 길이로 제작할 수 있어 배관 연결부 수를 줄일 수 있습니다.

금속과 같은 형태의 수소취성 영향이 적고 부식에도 강하다는 장점이 있습니다.

부식과 금속 수소취성 문제를 줄이기 위해 검토되는 복합재 배관입니다.

복합재에도 별도의 과제가 있습니다

고분자층을 통과하는 수소투과와 장시간 하중에 따른 크리프, 온도변화와 화재, 연결부 내구성을 검증해야 합니다.

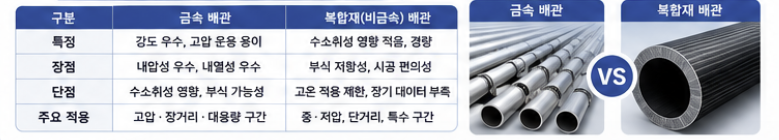

강재 배관과 복합재 배관 비교

비교항목	강재 배관	복합재 배관
중량	비교적 무거움	가벼움
접합방식	용접과 플랜지	전용 피팅과 연결부
수소취성	재료에 따라 발생 가능	금속형 취성 영향이 적음
부식	방식관리 필요	상대적으로 강함
화재성능	비교적 우수	별도 검증 필요
장기사용 경험	상대적으로 많음	추가 실증 필요
주요 관리과제	취성·용접·부식	투과·크리프·연결부

수소 파이프라인의 장점과 한계

주요 장점

많은 수소를 운송할 수 있습니다.
산업단지와 발전시설에 필요한 대량수요에 대응할 수 있습니다.

연속적인 공급이 가능합니다.
차량 도착시간과 하역작업에 영향을 받지 않습니다.

장기 물류비를 줄일 수 있습니다.
일정한 대량수요가 유지되면 단위 운송비를 낮출 수 있습니다.

지역 수소망을 만들 수 있습니다.
생산·저장·사용시설을 하나의 공급망으로 연결할 수 있습니다.

주요 한계

초기 건설비가 큽니다.
배관시공과 압축설비, 감시설비에 많은 투자가 필요합니다.

인허가가 오래 걸릴 수 있습니다.
배관경로와 토지사용, 안전거리와 환경조건을 검토해야 합니다.

장기 건전성 관리가 필요합니다.
수소취성과 피로균열, 용접부 손상을 계속 점검해야 합니다.

수요가 적으면 불리합니다.
소규모 수요처나 분산지역에는 차량운송이 효율적일 수 있습니다.

핵심 내용 정리

수소 파이프라인에서 기억할 점

① 파이프라인은 대량의 수소를 지속적으로 운송할 때 유리합니다.

② 압축설비에서 만든 압력차로 수소가 배관 안을 이동합니다.

③ 배관재료는 일반 강도뿐 아니라 수소환경에서의 균열성능을 확인해야 합니다.

④ 직경과 두께는 공급량과 압력, 운송거리와 설계수명을 기준으로 결정합니다.

⑤ 용접부와 플랜지, 밸브와 계측기 연결부는 주요 취약지점입니다.

⑥ 수소취성은 금속의 연성과 인성을 낮추고 균열성장을 빠르게 할 수 있습니다.

⑦ 기존 천연가스 배관은 수소 적합성 평가 후에만 활용해야 합니다.

⑧ 복합재 배관도 수소투과와 장기내구성, 연결부를 검증해야 합니다.

자주 묻는 질문

수소배관은 일반 도시가스 배관과 같은가요?

기본적인 배관구조는 비슷할 수 있지만 수소취성, 투과성, 누출과 실링부품의 적합성을 추가로 검토해야 합니다.

배관을 두껍게 만들면 수소취성이 없어지나요?

두께 증가는 내압성능을 높이지만 금속 내부에서 발생하는 수소취성 자체를 막아주지는 못합니다.

기존 천연가스 배관에 수소를 바로 넣을 수 있나요?

배관재질과 용접부, 밸브와 압축기, 계량기와 최종 사용설비를 먼저 평가해야 합니다.

복합재 배관에는 수소취성이 없나요?

금속과 같은 수소취성 영향은 적지만 수소투과, 장기 크리프, 화재와 연결부 성능을 확인해야 합니다.

파이프라인이 생기면 수소 운송차량은 필요 없나요?

배관이 연결되지 않은 지역과 소규모 수요처, 비상공급에는 튜브트레일러와 탱크로리가 계속 필요합니다.

미래 수소산업을 연결하는 배관망

수소 파이프라인은 생산된 수소를 대형 산업시설과 발전소, 수소도시까지 안정적으로 연결하는 핵심 기반시설입니다.

수요가 적은 초기에는 차량운송이 유연하지만 수소 사용량이 증가할수록 연속공급이 가능한 배관의 필요성도 커집니다.

다만 파이프라인은 단순히 금속관을 설치하는 공사가 아닙니다.

수소에 적합한 재료와 용접기술, 압력제어와 누출감지, 수소취성 평가와 정기검사가 함께 적용되어야 합니다.

이러한 기술이 충분히 검증되고 배관망이 확대된다면 수소 파이프라인은 생산과 저장, 운송과 활용을 연결하는 수소경제의 중요한 축이 될 것입니다.
