수소전기차는 어떻게 충전할까? 수소충전소 설비와 충전 과정

수소에너지 기초 이야기

수소전기차는 어떻게 충전될까?
수소충전소 내부 설비와 작동 흐름

공급된 수소가 차량 탱크에 들어가기까지 필요한 장비와 충전 과정, 안전장치를 쉽게 정리했습니다.

수소전기차를 처음 접하면 충전소에서 실제로 어떤 일이 일어나는지 궁금해집니다.

겉으로 보이는 모습은 일반 주유소와 비슷합니다. 차량을 세우고 노즐을 연결한 뒤 몇 분 기다리면 충전이 끝납니다.

하지만 디스펜서 뒤에서는 수소를 받아들이고, 압력을 높이고, 저장한 뒤 낮은 온도로 냉각하는 여러 과정이 동시에 진행됩니다.

이번 글에서는 수소가 충전소에 도착한 뒤 차량 탱크에 주입되기까지 어떤 장치를 거치는지, 충전은 어떤 순서로 이루어지는지, 사고를 막기 위해 어떤 안전기술이 사용되는지 살펴보겠습니다.

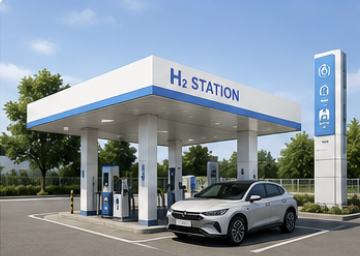

수소 공급, 압축, 저장, 냉각과 차량 충전으로 이어지는 전체 과정

수소는 충전소에 도착한 뒤 바로 차량으로 가지 않습니다

수소충전소는 외부에서 공급받은 수소를 차량에 맞는 상태로 바꾸어 보내는 중간 설비입니다.

충전소로 들어온 수소는 공급압력과 온도가 차량 충전에 적합하지 않을 수 있습니다. 따라서 바로 노즐로 보내지 않고 압축과 저장, 냉각, 유량 조절 과정을 거칩니다.

수소 반입 → 압력 상승 → 고압 저장 → 사전 냉각 → 충전 제어 → 차량 탱크 주입

이 과정에서 압력과 온도, 수소량, 차량 탱크 상태가 계속 확인됩니다. 기준을 벗어난 값이 감지되면 충전은 자동으로 멈춥니다.

충전소까지 수소를 가져오는 네 가지 방법

수소를 충전소에 공급하는 방식은 지역과 충전 규모에 따라 달라집니다.

튜브트레일러 공급

고압 기체수소를 여러 개의 용기에 저장한 뒤 트럭으로 운반합니다.

액화수소 탱크로리

극저온 액화수소를 운송한 뒤 충전소에서 기화하거나 펌프로 압력을 높여 사용합니다.

파이프라인 공급

배관망이 구축된 지역에서 수소를 충전소까지 직접 보냅니다.

현장 생산 방식

충전소 안이나 가까운 곳에서 수전해 또는 개질공정으로 수소를 생산합니다.

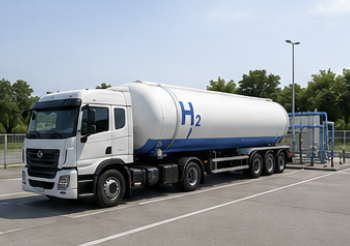

튜브트레일러에서 충전소 설비로 고압 수소를 전달하는 과정

비교적 충전량이 적은 승용차 중심 충전소에서는 튜브트레일러 방식이 널리 활용됩니다. 버스와 트럭처럼 수소 사용량이 큰 차량이 많아지면 액화수소나 배관 공급방식의 활용도가 높아질 수 있습니다.

압축기는 충전소의 처리능력을 결정합니다

차량 탱크에 수소를 넣으려면 충전소 측 압력이 차량 탱크보다 높아야 합니다.

충전소로 들어온 수소의 압력이 충분하지 않을 때는 압축기가 수소를 더 높은 압력으로 올립니다.

특히 700bar급 승용차를 빠르게 충전하려면 저장설비에 차량 탱크보다 높은 압력의 수소가 준비되어 있어야 합니다.

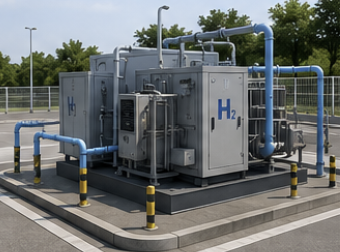

공급된 수소를 차량 충전에 필요한 압력까지 높이는 압축설비

압축기 상태가 영향을 주는 부분

충전 대기시간과 차량 한 대의 충전속도

하루 동안 충전할 수 있는 차량 수

전력 사용량과 운영비

충전소 가동률과 고장 대응시간

압축기는 계속 움직이는 기계장치이므로 마모와 정비도 중요합니다. 압축기 한 대에만 의존하는 충전소는 고장이 발생했을 때 운영이 중단될 수 있어 예비설비나 우회운전 방안이 필요합니다.

고압 저장용기는 충전용 수소를 미리 준비합니다

차량이 도착한 뒤에 압축기를 가동해 수소를 준비한다면 충전시간이 길어집니다.

그래서 충전소는 차량이 오기 전에 압축한 수소를 고압 저장용기에 보관합니다.

저장용기는 한 가지 압력으로만 운영하기보다 압력이 서로 다른 여러 그룹으로 나누기도 합니다.

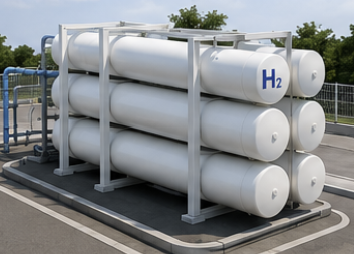

서로 다른 압력단계로 구성해 사용하는 고압 수소 저장설비

압력단계를 바꾸며 충전하는 캐스케이드 방식

차량 탱크의 압력이 낮은 충전 초반에는 비교적 낮은 압력의 저장용기에서도 수소를 보낼 수 있습니다.

충전이 진행되면서 차량 탱크압력이 높아지면 더 높은 압력의 저장용기로 전환합니다.

초기 단계 — 저압 또는 중압 저장용기 사용

중간 단계 — 중압 또는 고압 저장용기로 전환

마무리 단계 — 목표압력에 도달하도록 고압 저장용기 사용

이 방식은 하나의 저장용기에서 모든 수소를 공급하는 것보다 압력에너지를 효율적으로 활용할 수 있고 압축기의 순간부하도 줄일 수 있습니다.

빠른 충전에는 수소 냉각이 필요합니다

수소가 고압 탱크 안으로 빠르게 들어가면 탱크 내부 온도가 올라갑니다.

짧은 시간 안에 많은 수소를 주입할수록 온도 상승폭이 커질 수 있습니다. 탱크 온도가 허용범위를 넘지 않도록 충전소는 수소를 차량에 보내기 전에 미리 냉각합니다.

승용차용 700bar 충전에서는 수소를 약 영하 40℃ 수준으로 낮춰 공급하는 프리쿨링 방식이 사용됩니다.

냉각성능이 부족하면 차량 탱크온도가 빠르게 올라가 충전속도를 낮춰야 합니다. 따라서 프리쿨링 장치의 성능은 안전뿐 아니라 실제 충전시간에도 직접적인 영향을 줍니다.

디스펜서는 수소의 흐름을 마지막으로 제어합니다

운전자가 직접 보는 충전기는 디스펜서입니다.

디스펜서 안에는 수소의 압력과 온도, 유량을 측정하고 공급속도를 조절하는 장치가 들어 있습니다.

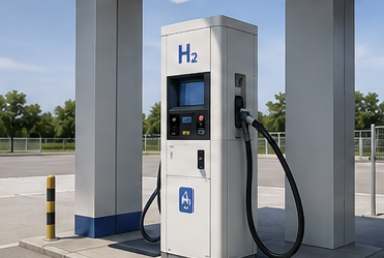

고압 호스와 충전노즐, 센서와 제어장치가 포함된 수소 디스펜서

고압 수소 충전호스와 전용 노즐

압력센서와 온도센서

유량계와 자동 차단밸브

차량통신 및 충전제어 장치

충전량과 상태를 보여주는 표시부

디스펜서는 차량 탱크의 현재 상태에 맞추어 수소 공급속도를 바꿉니다. 충전 초반과 후반의 공급속도가 다른 이유도 차량 탱크의 압력과 온도가 계속 변하기 때문입니다.

실제 차량 충전은 이런 순서로 진행됩니다

차량을 세우고 시동을 끕니다

차량의 충전구가 디스펜서 쪽을 향하도록 정차하고 시동을 끕니다. 주차브레이크를 작동한 뒤 충전을 시작합니다.

노즐을 차량 충전구에 연결합니다

수소노즐은 고압 상태에서도 가스가 새지 않도록 밀폐구조와 잠금장치가 적용됩니다.

노즐이 완전히 체결되지 않으면 충전이 시작되지 않도록 인터록이 작동합니다.

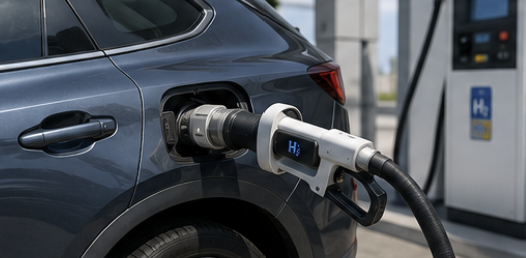

차량 충전구와 고압 수소노즐을 단단하게 체결하는 단계

차량 탱크 상태를 확인합니다

충전 시스템은 탱크 압력과 온도, 저장용량을 확인합니다.

차량통신을 사용하는 경우에는 차량과 충전기가 정보를 교환하고, 통신을 사용하지 않는 방식에서는 압력과 유량 변화를 이용해 충전상태를 판단합니다.

낮은 유량으로 연결상태를 점검합니다

본격적인 충전 전에는 소량의 수소를 보내 노즐과 충전구가 제대로 밀폐되었는지 확인합니다. 압력이 정상적으로 형성되지 않으면 즉시 충전이 중단됩니다.

압력과 온도를 조절하며 본 충전을 진행합니다

이상이 없으면 고압 수소가 차량 탱크로 들어갑니다.

충전 초반에는 탱크압력이 낮아 수소가 비교적 빠르게 공급됩니다. 후반으로 갈수록 압력이 높아지므로 유량을 줄이면서 안전하게 목표 충전량에 도달합니다.

충전이 끝나면 호스 압력을 제거합니다

목표압력이나 설정된 충전량에 도달하면 수소 공급이 자동으로 멈춥니다.

호스와 노즐 내부압력이 안전하게 낮아진 뒤 잠금이 풀립니다. 노즐을 분리해 원래 위치에 놓으면 충전이 끝납니다.

정차 → 시동 정지 → 노즐 연결 → 상태 확인 → 누설 점검 → 충전 → 자동 종료 → 노즐 분리

수소전기차 충전이 비교적 빠른 이유

전기차는 전기에너지를 배터리 내부에 저장하는 시간이 필요합니다.

수소전기차는 충전소에 미리 준비된 고압 수소를 압력차를 이용해 차량 탱크로 이동시킵니다.

저장압력과 냉각성능이 충분한 충전소에서는 승용 수소전기차를 수 분 안에 충전할 수 있습니다.

차량	대략적인 충전시간	주요 특징
승용차	약 3~5분	주로 700bar급 충전
버스	약 10~20분 이상	저장량이 크고 대용량 공급 필요
트럭	차종별 차이	충전압력과 탱크용량에 따라 달라짐

실제 충전시간은 외기온도와 차량에 남은 수소량, 충전소 저장압력, 압축기와 냉각장치의 상태에 따라 달라질 수 있습니다.

수소충전소는 여러 안전장치를 겹쳐 사용합니다

고압 수소를 다루는 시설은 하나의 안전장치만 믿어서는 안 됩니다.

수소가 새지 않도록 설계하는 단계부터 누설을 감지하고, 공급을 차단하고, 수소가 쌓이지 않도록 환기하는 단계까지 여러 보호수단이 함께 작동합니다.

수소 누설을 감지하는 센서

압축기 주변과 저장설비, 디스펜서 내부에는 수소감지기가 설치됩니다. 일정 농도 이상이 확인되면 경보가 울리고 수소공급 또는 압축기 운전이 정지됩니다.

비상정지와 자동 차단

수소 공급밸브 폐쇄

압축기와 충전설비 정지

저장용기 출구밸브 차단

경보 및 비상표시 작동

환기장치 강제 운전

환기와 방폭설비

수소는 공기보다 가벼워 누출되면 위로 이동합니다.

충전소는 상부에 수소가 머물지 않도록 환기구와 강제환기장치를 설치합니다. 누출 가능구역의 모터와 조명, 스위치에는 점화위험을 줄이기 위한 방폭설비가 사용됩니다.

과압 보호와 화염 감지

저장용기와 배관의 압력이 허용범위를 넘지 않도록 안전밸브와 파열판이 설치됩니다.

수소화염은 밝은 곳에서 눈으로 보기 어려울 수 있어 전용 화염감지기와 온도센서를 함께 사용합니다.

노즐 분리사고를 막는 장치

충전 중에는 내부압력이 안전하게 제거되기 전까지 노즐이 쉽게 분리되지 않습니다.

차량이 노즐을 꽂은 상태로 움직이면 호스가 지정된 부분에서 분리되고 양쪽 수소흐름을 차단하는 브레이크어웨이 장치가 작동합니다.

누설 예방 → 농도 감지 → 환기 → 점화원 차단 → 밸브 차단 → 비상정지 → 원격 감시

상용차가 늘면 충전소도 더 커져야 합니다

승용차 한 대와 버스 한 대에 필요한 수소량은 크게 다릅니다.

버스와 트럭이 많이 이용하는 충전소는 더 큰 저장용량과 압축능력, 강한 냉각성능이 필요합니다.

액화수소 기반 대용량 충전설비

버스와 트럭 전용 충전차로

승용차와 상용차를 함께 운영하는 복합형 충전소

이동형 또는 모듈형 충전설비

원격제어와 무인운영이 가능한 스마트 충전소

앞으로는 충전소의 개수뿐 아니라 고장 없이 운영되는 시간과 대기차량을 얼마나 빠르게 처리할 수 있는지가 더 중요해질 것입니다.

한눈에 정리하는 수소충전소

① 수소는 공급받은 뒤 압축과 저장과정을 거칩니다.

② 고압 저장용기는 차량이 오기 전에 충전용 수소를 준비합니다.

③ 프리쿨링은 빠른 충전 중 발생하는 탱크 온도상승을 줄입니다.

④ 디스펜서는 차량 상태에 맞춰 압력과 수소량을 조절합니다.

⑤ 충전 전에는 노즐 연결과 누설 여부를 먼저 확인합니다.

⑥ 이상이 감지되면 밸브와 압축기, 충전설비가 자동으로 정지합니다.

⑦ 상용차 확대에 따라 대용량 충전설비의 중요성이 커지고 있습니다.

자주 궁금한 내용

수소충전소는 수소를 직접 생산하나요?

모든 충전소가 수소를 생산하는 것은 아닙니다. 대부분은 외부에서 수소를 공급받으며, 일부 충전소만 수전해나 개질설비를 이용해 현장에서 생산합니다.

승용차 충전에 냉각이 꼭 필요한가요?

700bar급 수소를 짧은 시간에 충전하면 탱크 내부 온도가 올라가므로 안전하고 빠른 충전을 위해 사전 냉각이 필요합니다.

충전 중 노즐을 분리할 수 있나요?

충전 중에는 내부압력이 남아 있어 잠금장치가 유지됩니다. 공급이 끝나고 호스 압력이 안전하게 낮아진 뒤에만 노즐을 분리할 수 있습니다.

마무리

수소충전소는 단순한 연료공급기가 아니라 압축설비와 저장설비, 냉각장치와 정밀 제어시스템이 결합된 에너지 시설입니다.

운전자는 노즐을 연결하고 몇 분 기다리는 것만으로 충전을 마치지만, 그동안 충전소에서는 수소의 압력과 온도, 공급량과 누설 여부를 계속 확인합니다.

특히 누설감지와 환기, 방폭, 과압보호와 긴급정지 기능은 충전소 안전을 지키는 핵심장치입니다.

앞으로 수소버스와 수소트럭이 늘어나면 더 많은 수소를 짧은 시간에 공급하면서도 안정적으로 운영할 수 있는 충전기술의 중요성이 더욱 커질 것입니다.
